Gravurdaten und Dateiformate für die Lasergravur
Die meisten Verzögerungen bei einem Auftrag für Lasergravur oder Laserbeschriftung entstehen nicht in der Fertigung, sondern davor: Die Datei ist ein Foto statt einer Zeichnung, die Schrift fehlt, die Linien sind zu fein. Diese Seite sagt Ihnen vorab, was wir brauchen — dann geht Ihr Auftrag ohne Rückfrage durch.
Dateiformate: Vektordaten statt Pixelbilder
Der Laser folgt Linien. Er braucht deshalb eine Zeichnung, in der jede Kontur als Pfad beschrieben ist — keine Ansammlung von Bildpunkten.
Ein Pixelbild lässt sich nicht beliebig vergrößern und hat keine sauberen Kanten. Wir können daraus eine Vektorzeichnung erstellen, das ist Handarbeit und kostet Zeit. Liegt Ihr Logo irgendwo als Vektordatei vor — meist bei der Agentur, die es entworfen hat — sparen Sie sich diesen Schritt.
Als Gravurdatei geeignet: Vektorformate wie AI, EPS, PDF (mit Vektorinhalt), SVG, DXF und CDR.
Nur als Vorlage geeignet: JPG, PNG, TIF, BMP und Fotos. Wir nehmen sie gern zur Ansicht — als Grundlage für die Gravur müssen wir sie umzeichnen.
Schriften in Pfade umwandeln
Wenn Sie Text in Ihrer Datei verwenden, wandeln Sie ihn vor dem Speichern in Pfade um. Sonst sucht unser System die Schriftart, findet sie nicht und ersetzt sie — im schlimmsten Fall unbemerkt.
Alternativ nutzen Sie eine Schrift aus unserer Übersicht. Dort stehen die Schriftarten und Sonderzeichen, die bei uns hinterlegt sind, mitsamt Darstellung.
Vom Pfad zum Bauteil

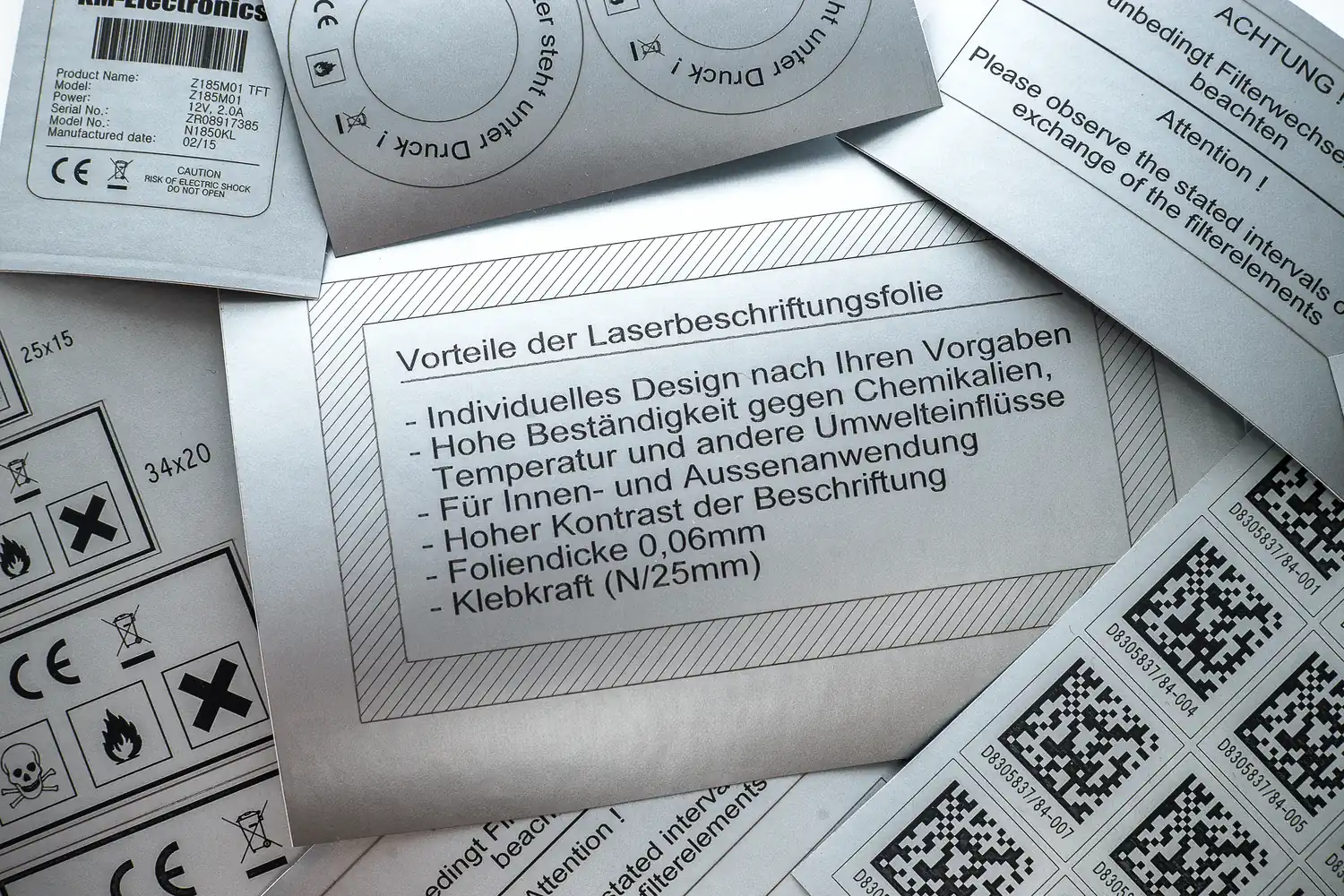

Der Laser folgt Linien — deshalb entscheidet die Datei über das Ergebnis.
Anfrage startenWas wir außer der Datei noch brauchen
Wo die Kennzeichnung sitzen soll. Eine Skizze, ein Foto mit Markierung oder eine bemaßte Zeichnung. Bei rotationssymmetrischen Teilen zusätzlich, ob eine bestimmte Ausrichtung gilt.
Wie groß. Angabe in Millimetern, nicht in Prozent.
Wie viele Varianten. Unterschiedliche Artikelnummern, Sprachen oder Logos auf demselben Bauteil bitte gleich vollständig mitschicken.
Bei fortlaufenden Nummern: Startwert, Schrittweite, Anzahl der Stellen und ob führende Nullen mitlaufen sollen.
Bei Codes: Welcher Inhalt codiert werden soll und ob eine bestimmte Codeart vorgegeben ist.
Die häufigsten Stolpersteine
Zu feine Linien. Was am Bildschirm noch aussieht wie eine Linie, kann auf dem Bauteil unter der Auflösungsgrenze liegen. Haarlinien ohne definierte Stärke sind besonders tückisch, weil sie je nach Programm anders interpretiert werden.
Verläufe, Schatten und Transparenzen. Der Laser kennt nur an oder aus. Grauabstufungen lassen sich über Rasterung annähern, aber das ist eine bewusste Entscheidung, keine Selbstverständlichkeit.
Schrift zu klein für das Verfahren. Wie klein Text noch sauber lesbar wird, hängt am Material. Auf poliertem Edelstahl geht mehr als auf einer rauen Gussoberfläche. Im Zweifel klärt das die Bemusterung.
Offene Pfade und doppelte Konturen. Beides führt dazu, dass Linien doppelt gefahren werden oder Flächen nicht als Fläche erkannt werden.
Die Datei passt nicht zum Bauteil. Ein quadratisches Logo auf einer schmalen, gewölbten Fläche wird nicht funktionieren. Schicken Sie das Bauteil oder ein Foto davon mit — dann sehen wir es sofort.
Sie haben keine brauchbare Datei?
Das ist kein Hindernis. Wir erstellen das Layout auch aus einer Skizze, einem alten Ausdruck oder einem bereits gravierten Musterteil. Sagen Sie uns nur vorher Bescheid, damit wir den Aufwand ins Angebot nehmen und Sie später keine Überraschung erleben.
Häufige Fragen
Welche Dateien brauchen Sie für eine Lasergravur?
Eine Vektordatei mit den zu gravierenden Konturen, dazu Angaben zu Position, Größe und Stückzahl. Für die Laserbeschriftung gilt dasselbe — das Verfahren ändert nichts an den Daten.
In welchem Format schicke ich mein Logo am besten?
Wenn Sie die Wahl haben: als Vektordatei mit in Pfade umgewandelten Schriften. Wenn nicht, schicken Sie, was Sie haben — wir sagen Ihnen, ob es reicht.
Wie groß darf die Datei sein?
Für den Versand per E-Mail gilt die übliche Grenze Ihres Postfachs. Bei größeren Datenmengen melden Sie sich kurz, dann finden wir einen Weg.
Können Sie meine Zeichnung aus dem Konstruktionsprogramm verwenden?
Häufig ja, wenn sie als DXF vorliegt. Wichtig ist, dass nur die zu gravierenden Konturen enthalten sind und nicht die komplette Bauteilgeometrie mit Bemaßung.
Bekomme ich vorab eine Ansicht, wie es aussehen wird?
Sie bekommen etwas Besseres: ein reales Bemusterungsteil. Eine Bildschirmansicht zeigt nicht, wie der Kontrast auf Ihrem Material tatsächlich ausfällt.
Daten schicken und prüfen lassen
Schicken Sie uns Ihre Datei zusammen mit Material, Stückzahl und Bauteilgröße. Wir sehen sie durch und melden uns — mit einer Einschätzung oder mit den Fragen, die noch offen sind.
